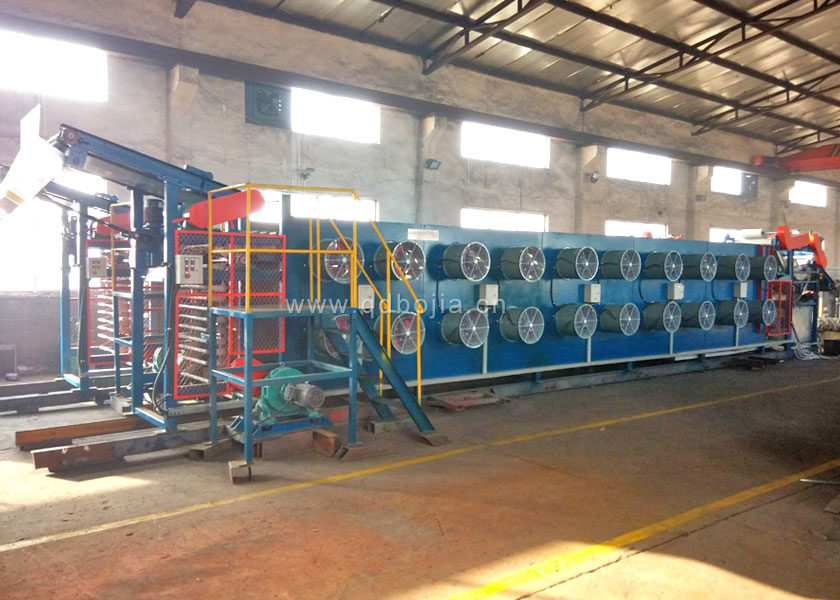

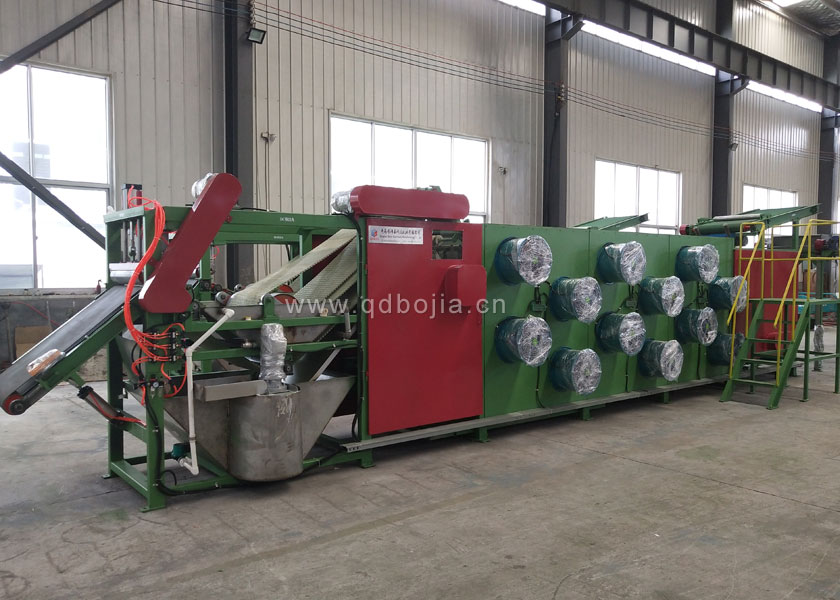

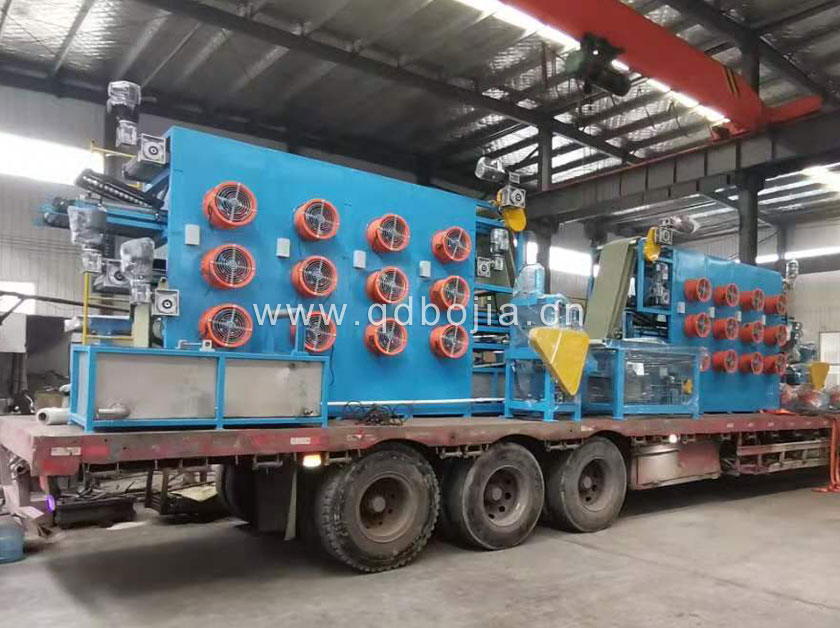

挂杆式胶片冷却机

挂杆式胶片冷却机
挂杆式胶片冷却机

设备用途
胶料经压片机压片后,进入胶片冷却机进行浸泡、冷却干燥,然后连续摆片。

设备使用环境
最高温度40℃,最低温度5℃;相对湿度最高为95%。

冷却机主要技术参数
胶片最大宽度                                 500mm—1000mm
胶片厚度                                         4~12mm
挂胶杆挂胶下垂最大长度                           1300mm
挂杆间距                                         101.6/160mm
胶片输送线速度                                   4~31m/min
冷却方式                                       风冷式
冷却风扇                                    根据客户需求确定
消耗水量                                       ~30m3/h
整机长度                                    根据风机数量确定

全套机器配置数
序号

配置名称

数量

1

前接取装置

1

2

压合打印

1

3

浸浆水槽

1

4

提升装置

1

5

冷却风箱

1

6

后接取装置

1

7

摆胶装置

1

8

气控部分

1

9

电器控制箱

2

10

地脚螺栓

20

11

机器使用说明书

1
