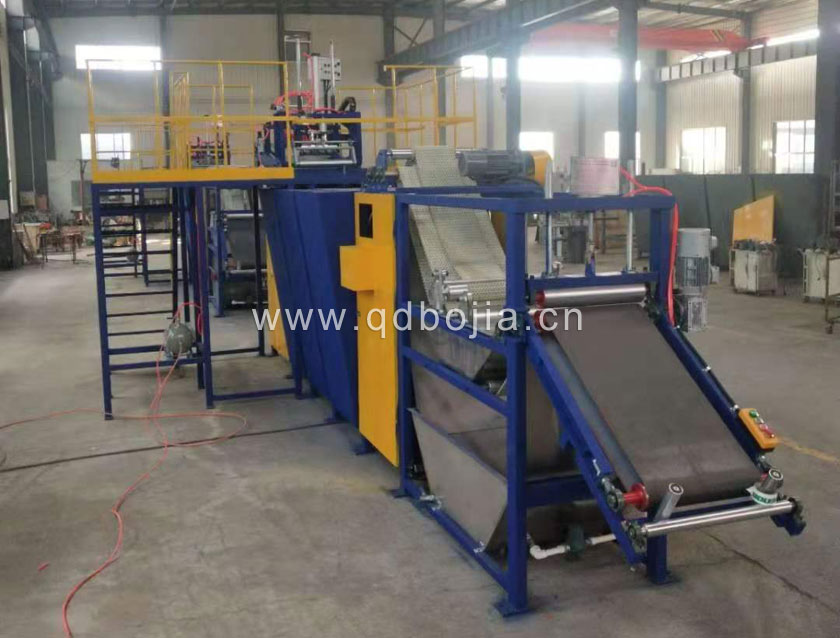

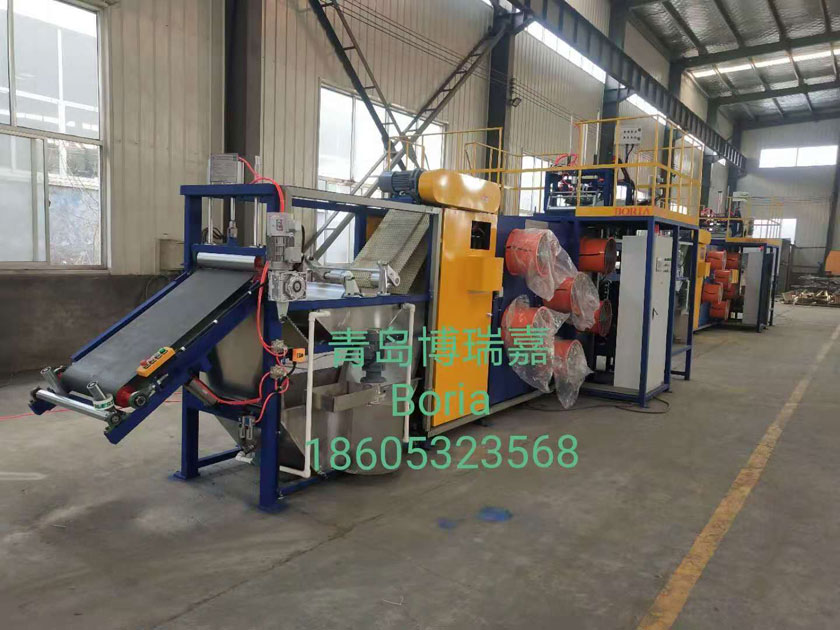

挂胶杆式胶片冷却机

  • 挂胶杆式胶片冷却机
  • 挂胶杆式胶片冷却机
挂胶杆式胶片冷却机挂胶杆式胶片冷却机
用途:本机适用于密炼机混炼、塑炼经开炼机压片或双螺杆挤出压片后的胶片冷却及叠片、收片使用。

结构特征:有架空和座地两种结构形式,挂架垂直回转,强制风冷。挂胶杆由步进气缸或电机减速机驱动。主要有主机、电控系统二大部分组成。主机又分为接头、打印、纵裁装置、隔离剂冷却、提升装置、挂片冷却、自动摆胶装置、称量、栏杆、平台及支承框等部分。电控系统由主控箱构成,并在关键处设置了紧急控制装置。
用户可根据实际需求选择高、低配置。高配置胶片冷却线备有液压自动摆片叠片装置,垛胶整齐,垛胶整齐率≤100mm;料盘自动输入输出三工位装置;自动拾胶装置;自动裁断装置,可以实现无人操作,自动化程度高。


技术参数:

主要参数/型号

XPG-600~700

XPG-800~1000

适用胶片规格

(4-12)x600~700

(4-12)x 800~1000

前接取运输带最大线速度

40m/min

40m/min

挂胶杆移动速度

0.117-2.2m/min

0.117-2.2m/min

轴流风扇

0.37KW  5760m3/h

0.37KW  5760m3/h

摆胶幅度及频率

1.3m 10-16次/min

1.3m 10-16次/min

冷却后胶片温度

≤室温+5℃

≤室温+5℃

提升装置变频电机

XWD1.5-3-1/11

XWD7.5-7-1/43

摆胶装置变频电机

XWD1.1-5-1/87

XWD1.1-5-1/87

挂胶杆间距

160或or 101.6

160或or 101.6

胶片最大悬挂高度

1400mm

1400mm
