碳黑自动称量配料设备

碳黑自动称量配料设备

碳黑自动称量配料设备

碳黑自动称量配料设备

 1、说明:

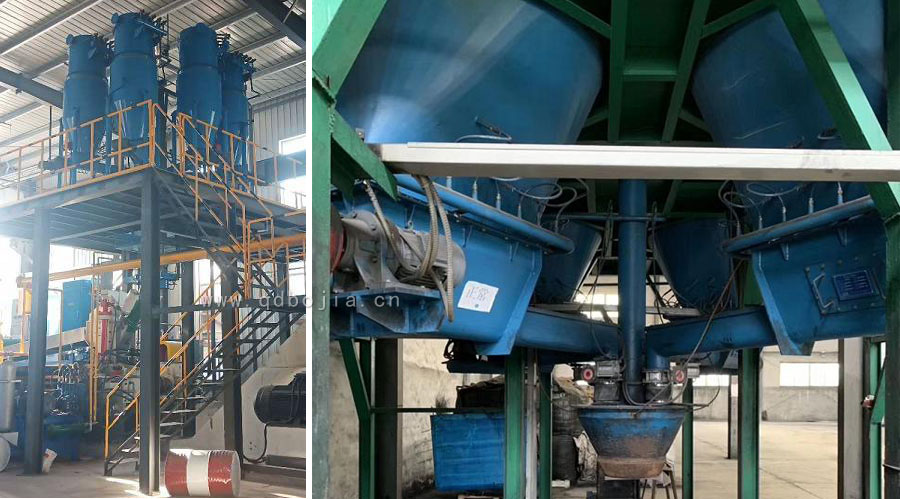

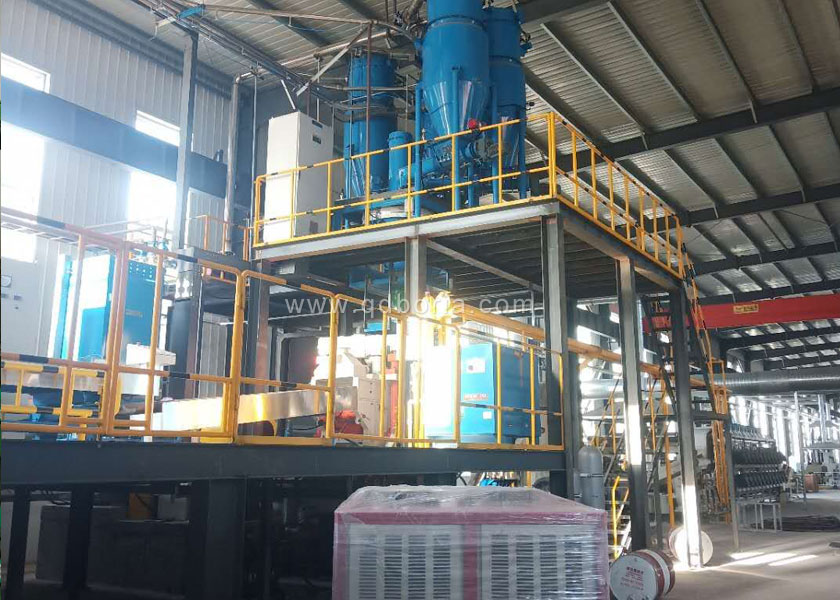

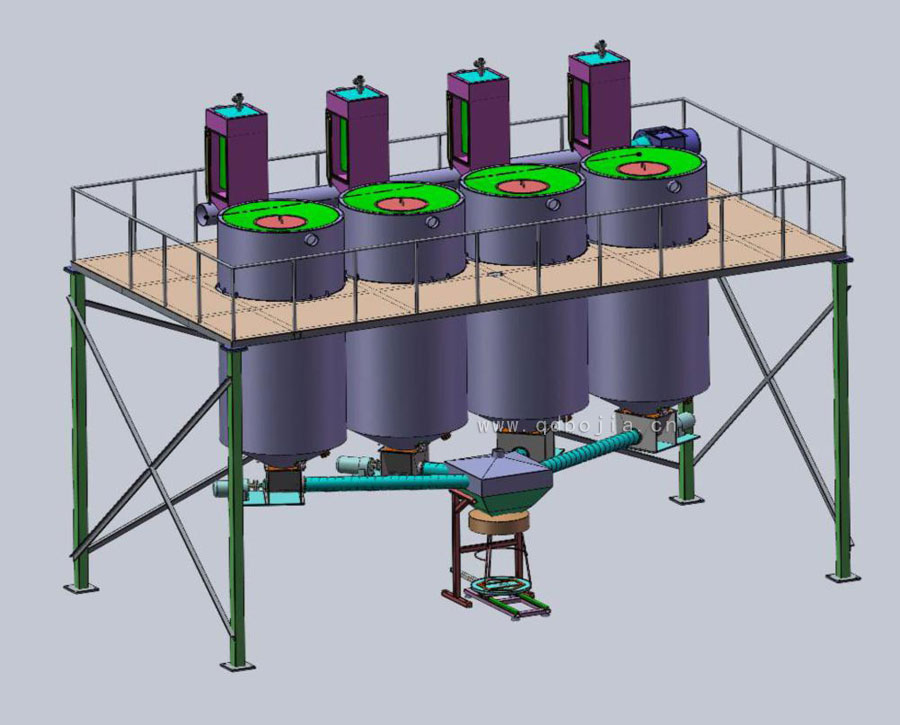

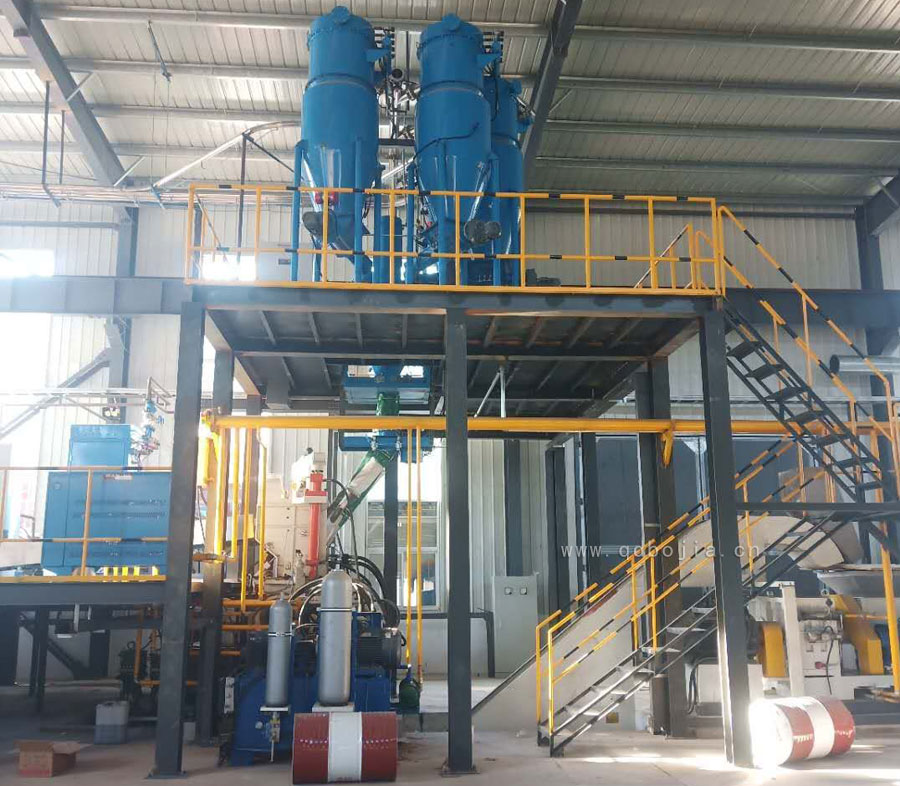

碳黑自动称量配料设备针对生产过程中炭黑等材料的计量磅秤。设备根据配方会将其中的任意一种配合,按照重量要求装到速化袋中或者直接输送到捏练机内。如图:

2、功能:
2.1、本设备称量范围为  1KG-50KG,螺旋称量速度4吨/小时(连续理论出料)。
2.2、单种物料精度为±100g(精度系以重量因素、环境因素要做考虑,材料颗粒均匀及物性如潮解等影响,另行讨论)
2.3、本机机体与原材料接触面积为304不锈钢。
2.4、本机含引风除尘系统一套。
2.5、本机由PLC加伺服控制,达到多段送料速度功能。
2.6、以下主要配件和辅助设备约定:
序号 设备名称 规格型号/品牌 备注
1 引风系统 BORIA 1套
2 不锈钢螺旋输送机 BORIA 螺旋厚度6mm
槽壁厚度5mm
3 防物料堆积振打系统 BORIA 4套
4 物料称重系统 实润 1件
5 称重传感器 西门子 1件
6 4工位自动称量控制系统 BORIA 1套
7 PLC 西门子或同档次产品 1套
8 触摸屏 西门子或同档次产品 1套
9 低压电器 西门子或同档次产品 1套
10 变频器 西门子或同档次产品 4台
11 炭黑料袋箱 BORIA 1

2.7、设备预实现功能约定:
2.7.1、能够按照提前输入的配方重量,设备分别自动执行4个螺旋送料机(变频控制)至称重重量。称重精度为±100g。(称重精度受重量因素、环境因素、物料颗粒均匀性、物料因素如受潮等影响,会有所不同。)

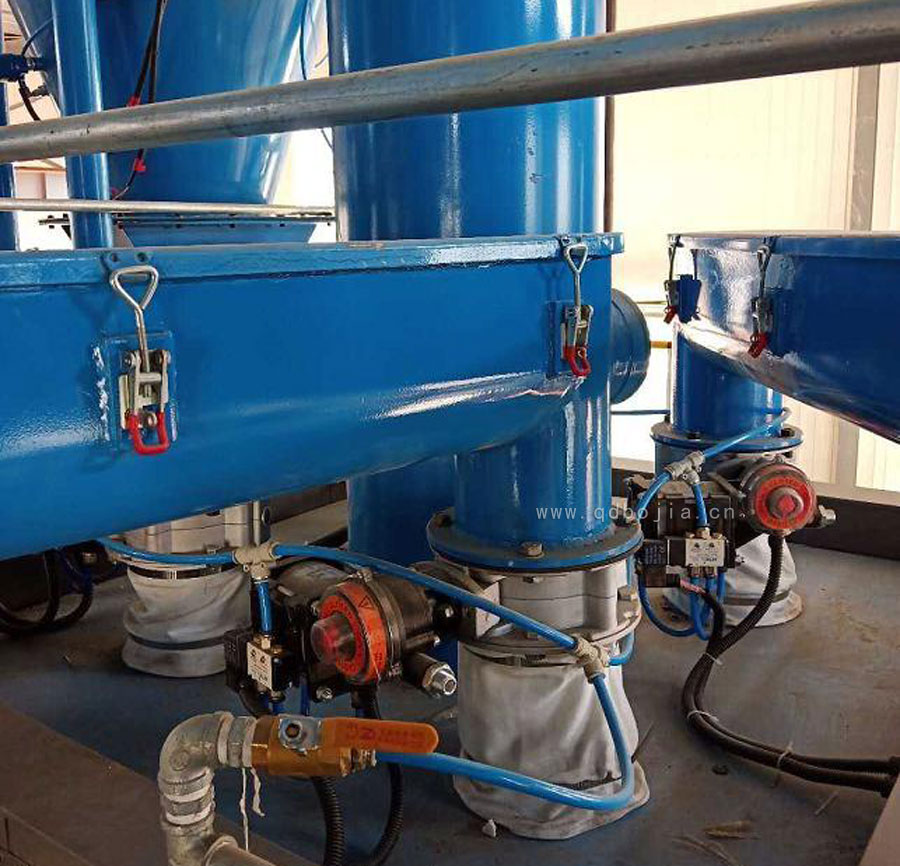

2.7.2、设备采取气动喷吹和气动振打的方式,防止物料堆积和架桥的形成,能够顺畅的完成称量过程。
2.7.3、配方输入由专人凭密码进行输入和修改。
2.7.4、配方选取,由操作人员点选相应的配方代号,并能输入配料数量,系统即会按照要求进行自动称量。
2.7.5、称量过程,需人工拾取包装袋套到既定位置 ,并人工给定(手动/自动可转换)设备信号开始工作,配料完毕需人工将料袋转移,并重复以上步骤。
2.7.6、设备能够将每个班次的称重数量、称重结果及各工位投料情况进行采集,用U盘凭密码可导出至电脑进行备案及分析。
2.7.7、料仓低料位自动报警提示系统。
3、备注:
3.1、可能影响计量精度问题如下,需做改善排除
A、材料颗粒均匀度
B、材料易潮解、结块(湿度、静电原因造成结块、架桥)等现象,除了影响计量精度及管路输送速度外,甚至会造成堵管现象;
C、计量速度与精度成正比。
D、为保持速度和精度,必须定时或随时为管路做清洁保养。
3.2、需方需提供稳定的干燥的压缩空气,作为气源。并提供一次电源。
3.3、设备不能称量7系及以上碳黑。

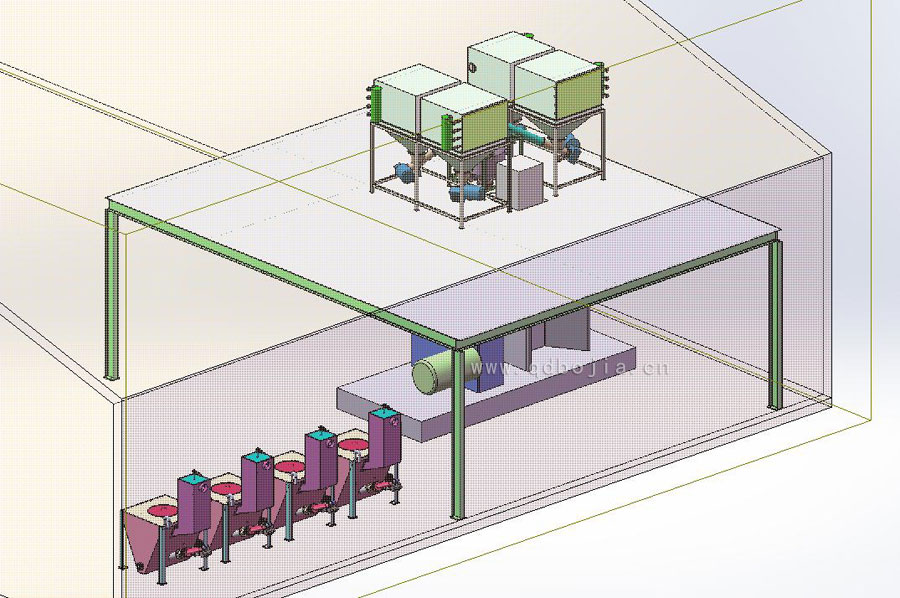

如厂房高度允许,可以直接加料到密炼机。
